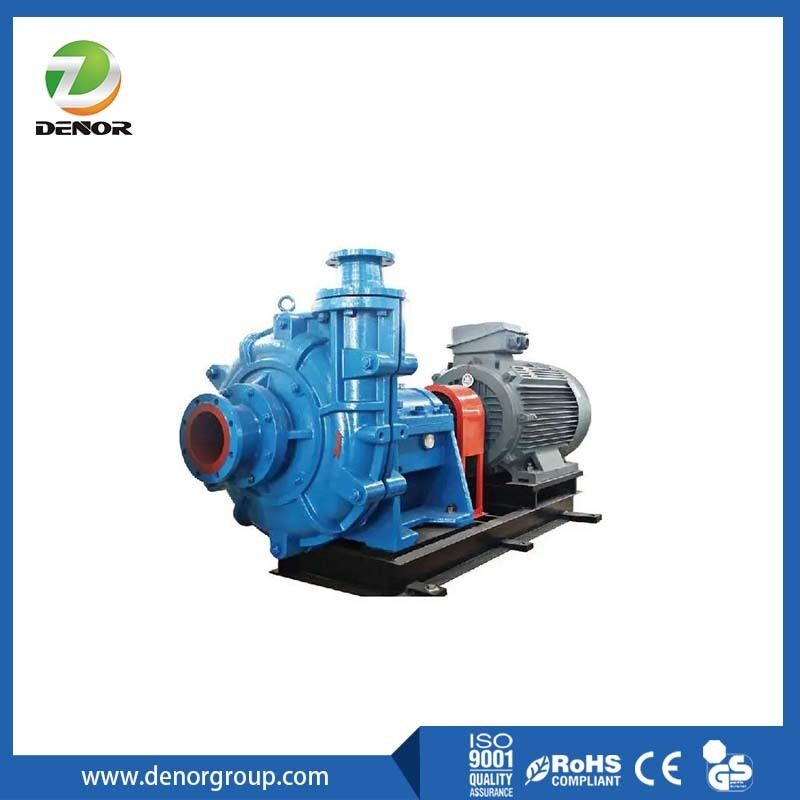

مضخة الملاط الأفقية ZJ

مضخة الملاط الأفقية ZJ هي مضخة مضادة للتآكل، تنتمي إلى مضخات الملاط الطرد المركزي المحورية، ذاتية الشفط، أحادية المرحلة، أحادية الشفط. أجزاء مرور التدفق لهذه السلسلة من المضخات مصنوعة من حديد الزهر عالي الصلابة، والذي يتمتع بمقاومة عالية للتآكل ومقاومة للتآكل ومقاومة للصدمات، وبالتالي إطالة عمر خدمة المضخة. تنقسم المضخة إلى النوع الأفقي (سلسلة ZJ) والنوع الرأسي (سلسلة ZJL) وفقًا لهيكلها. تنقسم المضخات الأفقية إلى مواصفات مختلفة وفقًا لقطر المخرج: 350 مم، 300 مم، 250 مم، 200 مم، 150 مم، 100 مم، 80 مم، 65 مم، 50 مم، 40 مم، إلخ؛ كل حجم من المضخة له أقطار دافعة مختلفة للاختيار من بينها وفقًا لعمليات الرفع المختلفة.

تعتبر مضخة الملاط الأفقية ZJ مناسبة للصناعات الصناعية مثل التعدين ومحطات الطاقة والتجريف والمعادن والمواد الكيميائية ومواد البناء والبترول. وهي تستخدم بشكل أساسي لنقل الملاط الكاشطة التي تحتوي على جزيئات صلبة، مثل معالجة الركائز والنفايات في مصانع معالجة المعادن، وإزالة الرماد في محطات الطاقة، وينقل مصنع تحضير الفحم طين الفحم وتحضير الفحم بالوسائط الثقيلة، وتشغيل التعدين النهري الساحلي ينقل الملاط، إلخ. التركيز الوزني للملاط الذي يمكنه التعامل معه هو 45٪ ملاط و 60٪ ملاط؛ يمكن أن يكون وضع النقل هو التوصيل المباشر، والحزام، والهيدروليكي، وتنظيم سرعة تحويل التردد، وما إلى ذلك، ويمكن أيضًا تشغيله على التوالي أو بالتوازي وفقًا لاحتياجات المستخدم.

مضخة الملاط الأفقية ZJنطاق المعلمات:

قطر مخرج المضخة: 40-550 (مم)؛

نطاق التدفق: 4.5 م 3 / ساعة -7600 م 3 / ساعة،

نطاق الرأس: 6 م -134 م.

مبدأ عملمضخة الملاط الأفقية ZJ

تحت تأثير القوة الطاردة المركزية، يتم إلقاء السائل من مركز الدافعة إلى الحافة الخارجية ويكتسب الطاقة، ويترك الحافة الخارجية للدافعة بسرعة عالية ويدخل غلاف المضخة الحلزوني. في غلاف المضخة الحلزوني، يتباطأ السائل بسبب التوسع التدريجي لقناة التدفق، ويحول جزءًا من الطاقة الحركية إلى طاقة ضغط ثابتة. أخيرًا، يتدفق إلى أنبوب التفريغ بضغط أعلى ويتم إرساله إلى الموقع المطلوب. عندما يتدفق السائل من مركز الدافعة إلى الحافة الخارجية، يتشكل فراغ معين في مركز الدافعة. نظرًا لأن الضغط فوق مستوى السائل في خزان التخزين أكبر من الضغط عند مدخل المضخة، يتم ضغط السائل باستمرار في الدافعة.

الميزات الهيكلية لـمضخة الملاط الأفقية ZJ:

• يضمن القطر الكبير والنتوء القصير صلابة العمود وهو مناسب للطاقة العالية وظروف العمل القاسية.

• تحتوي جلبة الفولاذ المقاوم للصدأ المقواة على ملاءمة خلوص مع العمود، ويتم تثبيت حلقات O في كلا الطرفين لحماية العمود من التآكل والتآكل.

• تحتوي كل من اللوحات الأمامية والخلفية للدافعة على شفرات مساعدة، والتي يمكن أن تقلل من التدفق العكسي وتقليل ضغط الختم.

• جسم المضخة وغطاء المضخة مصنوعان من مادة حديد الدكتايل مع أضلاع قوية إضافية لضمان القدرة على تحمل الضغط العالي.

• أجزاء مرور التدفق مصنوعة من مجموعة متنوعة من سبائك مقاومة للتآكل عالية الكروم أو المطاط بخصائص مختلفة. إنها مقاومة للتآكل والصدمات والتآكل، مما يطيل بشكل كبير من عمر خدمة المضخة.

• تعتمد الدافعة طرقًا مثل قنوات التدفق الواسعة والشفرات المقعرة لتحسين قدرات التدفق الزائد ومكافحة التآكل وإطالة عمر الخدمة.

• يمكن أن تكون موانع تسرب العمود في شكل موانع تسرب التعبئة، وموانع تسرب الدافعة المساعدة، وموانع التسرب الميكانيكية، وما إلى ذلك لتلبية متطلبات الختم لظروف التشغيل المختلفة.

• يمكن تثبيت موضع مخرج المضخة واستخدامه في ثماني زوايا مختلفة على فترات 45 درجة وتدويره حسب الحاجة.

• تتوفر مجموعة المحامل مع تزييت بالزيت الرقيق وتزييت الشحوم. اختر طريقة التشحيم المناسبة وفقًا لظروف العمل المختلفة.

ظروف العمل:

تطبيق:

صورة المنتج

جدول معلمات الأداء
