الأجزاء المصنوعة من الفولاذ المقاوم للصدأ / الحديد الصلب (اختياري).
تدفق كبير، نطاق طاقة كبير.
التصميم الفريد للمحرك يمكن أن يمرر جسيمات كبيرة.
متينة ومقاومة للتآكل

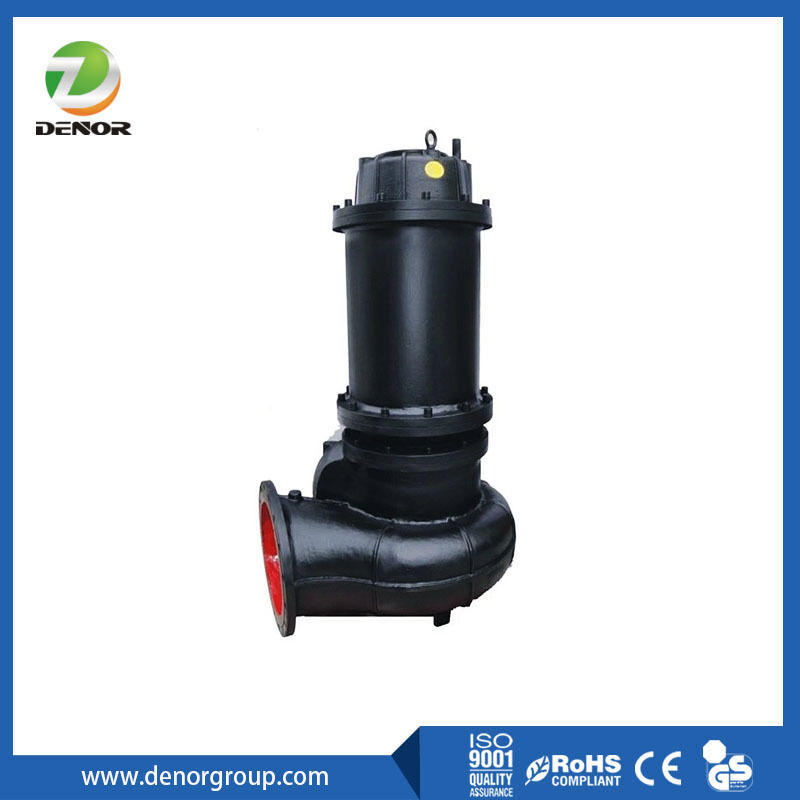

مضخة مياه الصرف الصحي الغارقة ذات التدفق المزدوج ذات الأداء الهيدروليكي المتقدم والنضج. تنقسم المضخة إلى سلسلتين: المياه النظيفة والمياه الصرف الصحي.
في التشغيل الفعلي ، بسبب اعتماد أحدث بنية امتصاص مزدوجة وقناة مزدوجة ، يتم تقسيم مدخل المياه في مضخة المياه إلى أجزاء أعلى وأسفل ،تدخل المياه من كلا الطرفين من مضخة المياه وتخرج من الوسط.
لأن المضخة تمتص المياه من كلا الطرفين، المحرك ليس لديه التوتر المحوري، والهيكل القناة المزدوجة يقلل من القوة الشعاعية،وبالتالي تمديد عمر الخدمة وتحقيق وظائف المتانة، الاستقرار والعملية.
خصائص المنتج:
1هذه السلسلة من المضخات الكهربائية الغارقة المزدوجة هي مزيج عبقري من محرك غارق ومضخة مضخة مزدوجة ، والتي ليس لها فقط وظيفة مضخة كهربائية غارقة,ولكنه يمتلك أيضا أداء خاص بمضخة امتصاص مزدوجة ذات كفاءة عالية وتشغيل مستقر.
2المضخات الكهربائية الغارقة ذات الشفط المزدوج يمكن أن تلبي متطلبات الاستخدام في مواقف رفع أعلى. لأن الختم الميكانيكي يعمل في حالة ضغط سلبي ، فهو يتمتع باستقرار أعلى.
3هيكل امتصاص المياه المزدوج للأسفل لديه مستوى منخفض لاستيعاب المياه. بسبب هيكل القناة المزدوجة للجريان المزدوج ، لا يحتوي المحرك على توتر محوري.الذي يقلل ويتوازن القوة الشعاعية، مما يطيل بشكل كبير عمر المضخة بثلاث مرات ويحسن الكفاءة بنسبة 15٪.
4الهيكل هو أكثر معقولة، مضغوطة وجميلة في المظهر، مما يجعل عملية المضخة أكثر أمانا وموثوقية.
5المضخة المجهزة بجهاز مياه الدورة الخارجية يمكن أن تعمل بشكل مستمر لفترة طويلة في حالات انخفاض مستوى المياه.المضخة المجهزة بمحرك تحريك ذاتي لها وظيفة تحريك ذاتييمكنه تحريك المياه في المسبح بحيث يتم خلط مياه الصرف الصحي والأوساخ وتفريغها مع المضخة.
6يعتمد نوع WQS على تصميم مكون ضد انسداد قناة التدفق الكبيرة ،والتي تحسن إلى حد كبير من قدرة المرور التراب ويمكن أن تمر بفعالية مواد الألياف أقصر والجسيمات الصلبة مع قطرات أصغر.
7تصميم معقول، محرك مطابق معقول، كفاءة عالية وتوفير الطاقة.
8يستخدم الختم الميكانيكي الختم المزدوج القناة ، المصنوع من كربيد التنغستن الصلب المقاوم للتآكل.ويمكن أن تجعل المضخة تعمل بأمان لأكثر من 8ألف ساعة.
9. المضخة لديها هيكل مضغوط ، وحجم صغير ، وسهولة النقل والتركيب. لا توجد حاجة لبناء غرفة مضخة. يمكن أن تعمل عن طريق الغرق في الماء ، مما يقلل إلى حد كبير من تكلفة المشروع.
10يتم تثبيت مسبار النفط والماء في غرفة النفط في المضخة عندما يتلف الختم الميكانيكي على جانب مضخة الماءالماء يدخل غرفة النفط والمسبار يولد إشارة لحماية المضخة.
11يمكن تجهيز خزانة تحكم حماية السلامة التلقائية بالكامل وفقا لاحتياجات المستخدم لمراقبة تسرب المياه، تسرب الكهرباء،زيادة الحمل وارتفاع درجة حرارة المضخة لضمان تشغيل موثوق به وآمن للمضخة.
12نظام السلامة المزدوج السكك الحديدية التلقائية يجعل تركيب وصيانة المضخة مريحة، والناس لا تحتاج إلى الدخول والخروج من حفرة الصرف الصحي لهذا الغرض.
13يمكن أن يتحكم مفتاح العائمة تلقائيًا في بدء وإيقاف المضخة وفقًا للتغيرات المطلوبة في مستوى المياه ، دون الحاجة إلى إشراف خاص.
14تأكد من أن المحرك لا يفرط في الحمولة داخل نطاق الرفع التشغيلي.
15اعتمادا على سيناريو التطبيق، يمكن أن يتبنى المحرك نظام تبريد التداول الخارجي لضمان التشغيل الآمن للمضخة الكهربائية في حالة خالية من الماء (الجاف).
16هناك طريقتان للتثبيت: التثبيت الثابت للاتصال التلقائي والتثبيت المتحرك ، والذي يمكن أن يستوفي مناسبات الاستخدام المختلفة.
مجالات تطبيق المنتج
1تصريف مياه الصرف الصحي الملوثة بشدة من المصانع والشركات.
2نظام تصريف محطات معالجة مياه الصرف الصحي الحضرية.
3محطات تصريف مياه الصرف الصحي في المناطق السكنية.
4محطات تصريف للأنظمة الحماية من الحريق.
5تصريف مياه الصرف الصحي من المستشفيات والفنادق
6مواقع الهندسة والبناء البلدية.
7المعدات المساعدة للاستكشاف والتعدين
8ري الأراضي الزراعية في برك الغاز الحيوي الريفية.
9أجهزة إمدادات المياه في محطات المياه
شروط استخدام المضخة
1درجة الحرارة المتوسطة لا تتجاوز 60 درجة مئوية، والكثافة هي 1.0 ∼1.3 كجم / ديمتر مربع، وقيمة الحموضة هي في نطاق 5 ∼9.
2بالنسبة للمضخات التي لا تحتوي على نظام تبريد دائري تحت الجاذبية الداخلية، يجب أن لا يتجاوز جزء المحرك 1/2 من سطح السائل.
3بشكل عام ، يجب استخدام المضخة ضمن نطاق رأس العمل لضمان عدم زيادة الحمل على المحرك. إذا كان من الضروري استخدامها ضمن نطاق الرأس الكامل ،يجب تحديدها عند الطلب حتى يتمكن المصنع من تصنيعها.
4أثناء التشغيل، يجب ألا يتجاوز تيار محرك المضخة التيار الاسمي للمحرك.
معايير المنتج:
| النموذج |
السرعة |
القوة |
الكفاءة |
النموذج |
السرعة |
القوة |
الكفاءة |
| عيار-التدفق-الرفع |
(r/min) |
(kw) |
(%) |
عيار-التدفق-الرفع |
(r/min) |
(kw) |
(%) |
| (mm) ((m3/h) ((m) |
|
|
|
(mm) ((m3/h) ((m) |
|
|
|
| 100WQS100-50 |
2900 |
30 |
60.6 |
300WQS1000-20 |
1450 |
90 |
71.2 |
| 100WQS100-60 |
2900 |
37 |
63.1 |
300WQS1000-25 |
1450 |
110 |
72.9 |
| 100WQS100-70 |
2900 |
45 |
60.6 |
300WQS1000-30 |
1450 |
132 |
72.9 |
| 100WQS100-80 |
2900 |
45 |
64.6 |
300WQS1000-35 |
1450 |
160 |
70.1 |
| 150WQS150-35 |
1450 |
30 |
63.6 |
350WQS1200-7 |
960 |
37 |
72.8 |
| 150WQS150-40 |
2900 |
37 |
63.1 |
350WQS1200-9 |
960 |
45 |
76.9 |
| 150WQS150-50 |
2900 |
45 |
60.6 |
350WQS1200-11 |
960 |
55 |
76.9 |
| 150WQS150-65 |
2900 |
55 |
64.4 |
350WQS1200-13 |
1450 |
75 |
66.7 |
| 150WQS150-80 |
2900 |
75 |
62.3 |
350WQS1200-17 |
1450 |
90 |
72.7 |
| 150WQS200-27 |
1450 |
30 |
65.4 |
350WQS1200-22 |
1450 |
110 |
76.9 |
| 150WQS200-32 |
1450 |
37 |
62.8 |
350WQS1200-26 |
1450 |
132 |
75.8 |
| 150WQS200-40 |
2900 |
45 |
64.6 |
350WQS1200-30 |
1450 |
160 |
72.1 |
| 150WQS200-50 |
2900 |
55 |
66.1 |
350WQS1200-35 |
1450 |
200 |
67.3 |
| 150WQS200-65 |
2900 |
75 |
63 |
350WQS1500-5.5 |
960 |
37 |
71.5 |
| 150WQS200-80 |
2900 |
90 |
64.6 |
350WQS1500-7 |
960 |
45 |
74.8 |
| 200WQS250-25 |
1450 |
30 |
66.8 |
350WQS1500-9 |
960 |
55 |
78.7 |
| 200WQS250-32 |
1450 |
37 |
69.3 |
350WQS1500-11 |
1450 |
75 |
70.5 |
| 200WQS250-40 |
1450 |
45 |
71.2 |
350WQS1500-14 |
1450 |
90 |
74.8 |
| 200WQS250-45 |
1450 |
55 |
69.7 |
350WQS1500-17 |
1450 |
110 |
74.3 |
| 200WQS250-55 |
1450 |
75 |
62.4 |
350WQS1500-20 |
1450 |
132 |
72.9 |
| 200WQS250-65 |
1450 |
90 |
65.6 |
350WQS1500-25 |
1450 |
160 |
75.1 |
| 200WQS300-20 |
1450 |
30 |
72.7 |
350WQS1500-30 |
1450 |
200 |
72.1 |
| 200WQS300-25 |
1450 |
37 |
73.6 |
350WQS1500-35 |
1450 |
220 |
76.5 |
| 200WQS300-30 |
1450 |
45 |
72.7 |
400WQS1800-10 |
960 |
90 |
64.1 |
| 200WQS300-40 |
1450 |
55 |
74.3 |
400WQS1800-12 |
960 |
110 |
63 |
| 200WQS300-50 |
1450 |
75 |
68.1 |
400WQS1800-15 |
960 |
132 |
65.6 |
| 200WQS300-55 |
1450 |
75 |
74.9 |
400WQS1800-18 |
960 |
160 |
64.9 |
| 200WQS300-60 |
1450 |
90 |
68.1 |
400WQS1800-24 |
960 |
200 |
69.2 |
| 200WQS350-17 |
1450 |
30 |
67.6 |
400WQS1800-26 |
960 |
220 |
68.2 |
| 200WQS350-22 |
1450 |
37 |
66.7 |
400WQS1800-30 |
1450 |
250 |
69.2 |
| 200WQS350-28 |
1450 |
45 |
69.8 |
400WQS1800-35 |
1450 |
315 |
64.1 |
| 200WQS350-35 |
1450 |
55 |
71.4 |
500WQS2200-8 |
960 |
90 |
62.7 |
| 200WQS350-42 |
1450 |
75 |
66.8 |
500WQS2200-10 |
960 |
110 |
64.1 |
| 200WQS350-50 |
1450 |
90 |
66.2 |
500WQS2200-12 |
960 |
132 |
64.1 |
| 200WQS350-60 |
1450 |
110 |
65 |
500WQS2200-15 |
960 |
160 |
66.1 |
| 200WQS400-15 |
1450 |
30 |
68.1 |
500WQS2200-20 |
960 |
200 |
70.5 |
| 200WQS400-20 |
1450 |
37 |
69.3 |
500WQS2200-22 |
960 |
220 |
70.5 |
| 200WQS400-25 |
1450 |
45 |
71.2 |
500WQS2200-25 |
1450 |
250 |
70.5 |
| 200WQS400-30 |
1450 |
55 |
69.9 |
500WQS2200-30 |
1450 |
315 |
69.6 |
| 200WQS400-40 |
1450 |
75 |
68.4 |
500WQS2600-6 |
960 |
90 |
3 |
| 200WQS400-48 |
1450 |
90 |
68.4 |
500WQS2600-8 |
960 |
110 |
64.4 |
| 200WQS400-55 |
1450 |
110 |
64.1 |
500WQS2600-10 |
960 |
132 |
63.1 |
| 200WQS400-65 |
1450 |
132 |
63.1 |
500WQS2600-13 |
960 |
160 |
67.7 |
| 250WQS500-12 |
960 |
30 |
64.1 |
500WQS2600-17 |
960 |
200 |
70.9 |
| 250WQS500-15 |
1450 |
37 |
65 |
500WQS2600-19 |
960 |
220 |
72 |
| 250WQS500-20 |
1450 |
45 |
72.1 |
500WQS2600-22 |
1450 |
250 |
73.4 |
| 250WQS500-25 |
1450 |
55 |
72.9 |
500WQS2600-6 |
1450 |
315 |
74.1 |
| 250WQS500-30 |
1450 |
75 |
64.1 |
500WQS3000-7 |
960 |
110 |
61.2 |
| 250WQS500-35 |
1450 |
90 |
62.3 |
500WQS3000-9 |
960 |
132 |
65.6 |
| 250WQS500-40 |
1450 |
90 |
71.2 |
500WQS3000-12 |
960 |
160 |
72.1 |
| 250WQS600-10 |
960 |
30 |
64.1 |
500WQS3000-15 |
960 |
200 |
72.1 |
| 250WQS600-13 |
1450 |
37 |
67.6 |
500WQS3000-17 |
960 |
220 |
74.3 |
| 250WQS600-16 |
1450 |
45 |
68.4 |
500WQS3000-20 |
1450 |
250 |
76.9 |
| 250WQS600-22 |
1450 |
55 |
76.9 |
|
| 250WQS600-27 |
1450 |
75 |
69.2 |
|
| 250WQS600-32 |
1450 |
90 |
68.4 |
|
| 250WQS600-40 |
1450 |
110 |
69.9 |
|
| 250WQS600-48 |
1450 |
132 |
69.9 |
|
| 250WQS600-55 |
1450 |
160 |
66.1 |
|
| 300WQS800-10 |
960 |
37 |
69.3 |
|
| 300WQS800-13 |
960 |
45 |
74.1 |
|
| 300WQS800-16 |
960 |
55 |
74.6 |
|
| 300WQS800-20 |
1450 |
75 |
68.4 |
|
| 300WQS800-26 |
1450 |
90 |
74.1 |
|
| 300WQS800-32 |
1450 |
110 |
74.6 |
|
| 300WQS800-37 |
1450 |
132 |
71.9 |
|
| 300WQS800-42 |
1450 |
160 |
67.3 |
|
| 300WQS1000-8 |
960 |
37 |
69.3 |
|
| 300WQS1000-10 |
960 |
45 |
71.2 |
|
| 300WQS1000-12 |
960 |
55 |
69.9 |
|
| 300WQS1000-16 |
1450 |
75 |
68.4 |
|
وصف الطراز
